能源行业可视化调度平台，采用ZDVSION超高分辨率数字显示拼接墙及高性能应用处理器，结合领先的商业智显技术，实现了基于超高分辨率矿井可视化日常监测监控、应急调度指挥等功能，能源行业安全生产、调度指挥提供一个可视化日常管理、应急辅助决策和快速调度指挥的可视化平台。

卓达在能源行业的实践

1.矿业行业应用

 （1）应用概述：
    矿业行业的“数字安全”综合信息网络系统，应用大屏幕数字拼接墙系统对各类信息（多媒体网络、计算机、各类监控视频等）提供强大的处理和显示功能，它将辖区内矿业的安全生产监测监控系统（地质测量子系统、生产管理子系统、采掘位置跟踪子系统、通风子系统、供电子系统和提升运输子系统），和信息管理系统建立数据库，直接在高清晰度、大规模数字拼接墙超大屏幕的地图上进行工程设计、计算、检测、生产跟踪、调度管理和信息查询。形成矿井瓦斯治理的数字化、矿井采掘的图形化、安全管理的信息化和调度指挥的科学化。
    大屏幕数字拼接墙系统，利用矿井监控系统和先进的光纤联络方式，实现市、县、矿三级联网管理和矿区监控中心控制管理，从而实现对辖区矿业的远程瓦斯监测分析、越界开采监督、瓦斯隐患查询、通风状态查询和安全调度管理；能够及时并且非常直观地得到矿业安全与生产信息，便于监察管理，实现在中心控制室内，通过数字拼接墙，高清晰度、高对比度地显示远程实时监测联网矿点的瓦斯情况。锁定采掘工程图状态，并提供安全功能，调看相邻矿业的采掘工程图，查看和测量距离，调看历史图对比分析等等，为解决越界开采和贯通安全问题提供了有效的技术手段。
    大屏幕数字拼接墙系统建立了一个具有数据采集整合、处理、调度、反馈等功能的管理指挥运行机制，提供一个可靠稳定、快速响应的综合显示平台。结合煤炭行业现有设备与管理系统，为分析及决策指挥提供了实时和可靠的手段。将大大提高地方矿业的抗灾能力，做到事故发生前的预防和监测，事故发生后的紧急救助和指挥，减少矿工生命和财产损失，从而推动煤炭行业管理方式的根本变革和煤炭企业的技术进步，具有重大意义。
    ZDVSION大屏幕数字拼接墙系统由以下部分组成：DLP/LCD大屏幕拼接墙体、多屏处理器、显示墙应用管理系统（如图1）。

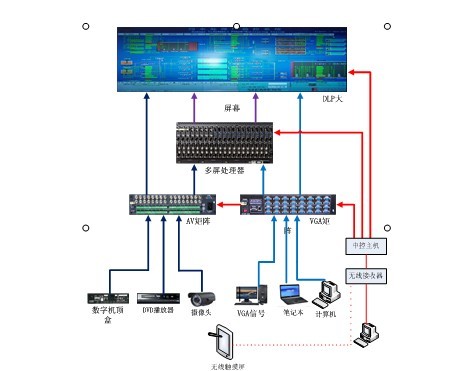

图-1 系统连线图

（2）系统集成与产品优势
1．高度可靠的系统：支持7X24小时连续开机，主要设备的平均无故障时间（MTBF）＞20000小时，特别适合矿业调度监控中心全年365天连续工作使用。
2．良好的系统兼容性：全套系统全部采用ZDVSION公司同一厂家的产品设备，系统整体匹配，稳定性高，日后不会产生因显示系统中多家产品造成的未来不可预见的技术衔接和软件升级等问题，避免了售后服务纠纷。
3．具备多项目的二次开发集成经验，为用户提供专业解决方案。开放源代码，让矿业用户在ZDVSION的平台基础之上开发出更加贴近矿业行业实际应用的操作系统。
4．专业的防尘措施：显示单元机箱采用全封闭式散热优化设计，内置多层过滤净化；机芯设置于良好的独立工作环境，其光路采用超净防尘设计，保障核心部件的稳定运行。这对于粉尘较多，环境相对较恶劣的采煤厂尤显重要。
（3）系统的功能概述：
1. RGB信号显示

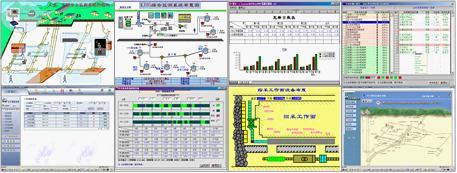

    矿业系统的显示终端屏幕上的数字化采掘工程图，这类计算机画面需直观动态地显现矿井生产与安全状况，要求刷新速度快且实时显示。这类RGB信号可通过RGB切换矩阵（选件）部分信号，输出到ZDVSION大屏幕数字拼接墙系统的多屏处理器的RGB输入端口，实现在拼接墙全屏范围内，以窗口形式任意大小、任意比例，跨屏和叠加显示，且不受物理拼缝限制。部分信号也可通过拼接墙单元内置的图像处理器，在拼接墙上做单屏、多屏、整屏等拼接的实时显示（如图-2）。

图-2 RGB信号的直通显示

2. 网络信号显示ZDVSION大屏幕数字拼接墙系统具有多网络连接功能，能同时连接UNIX网络和其他数据网络。网络中的工作站信息：各个计算机网络终端上查询的矿点瓦斯、通风实时数据、井巷道风流、风速、风量实时数据，瓦斯综合报表、瓦斯变化趋势分析曲线、井下传感器动态示意图、地质图形查询图、煤田巷道分布三维立体图等画面，经以太网以数据方式通过多屏处理器，在大屏幕上实现任意缩放、跨屏、叠加等多种方式的显示和调用。

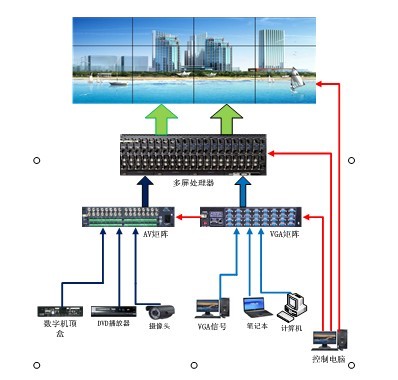

3．视频信息显示（兼容各种制式PAL /NTSC /SECAM）井上风机远程监控，井下瓦斯连网监控、温度与压力监测设备等大量的实时报警监控信号，通过视频矩阵（选件）处理后部分信号输出接入到ZDVSION大屏幕数字拼接墙系统单元的内置图像处理器，实现在数字拼接墙上每路监控信号，以单屏、多屏、整屏等拼接的实时显示（如图-3）。部分信号亦可接入到系统的多屏处理器的视频端口，实现任一路或多路视频信号在全屏范围内，以窗口形式任意大小、任意位置跨屏显示，且不受物理拼缝限制。

图-3 视频直通显示

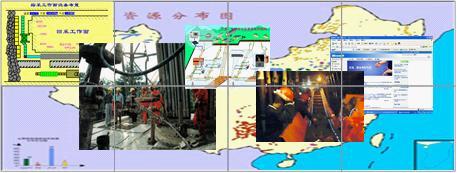

4. 多种信号混合显示方式：实现RGB信号、网络信号、视频信号同时在大屏幕上混合显示（如图-4）。

图-4 综合信号显示

    目前ZDVSION公司大屏幕拼接显示系统已经广泛应用于山东、山西、陕西、河南、河北、安徽、黑龙江等产煤大省的矿业企业，并延伸至铅锌矿、金矿等矿业企业。在矿业安全生产、调度指挥上奉献卓达的专业力量。

2.电力行业应用
　　卓达电力行业应用面对国家智能电网的建设需求，针对电网调度自动化系统、电力营销系统、信息数据监控系统、应急指挥系统的监控和调度需求。

（1） 能量管理系统（EMS）

      大屏幕系统的接口方式
　　EMS系统的显示内容包含了大量的动态信息和图文信号，一般的客户端工作站是无法完整显示的、利用大屏幕系统高分辨率显示的特性就可以充分的完整的显示。随着用户的需求要求的发展，在大屏幕系统上显示的信息不仅是单一的显示，对各种信息的显示提出了更高的要求，实时性、画面的显示质量等。为此大屏幕系统为EMS系统主要提供了两种接口方式：网络和RGB。

• RGB接口方式：即在用户客户端工作站的显卡上连接一个RGB信号分配器，其中分配出来的1路信号输送到本机显示器，另1路传输给大屏幕系统，大屏幕系统以开窗口的方式在屏幕上显示。这种显示方式显示内容和本地计算机的显示画面是一致和同步的。

优点：
     接口方式简单：纯硬件方式进行连接
     信息实时：与客户端计算接口方式完全同步。

缺点：
     显示信息量不足：在大屏幕上显示的内容与客户端显示内容完全一样。
     这样RGB接口方式并不能满足EMS系统在大屏幕系统中的显示要求，该接口方式仅能够作为显示的一种补充手段。
• 网络接口方式：即通过局域网从服务器上获取相关数据，在大屏幕上显示各种计算机的图文动态信息。包括如电力接线图、潮流图、系统图、GIS地图等高分辨率显示画面也是通过这种方式显示。

优点：
    1、高分辨率画面的显示
    2、各种动态数据的实时显示
    3、网络信号接入数目不受限制

    ZDVSION的大屏幕系统与国内主要的EMS系统商均进行了许多成功的合作。主要系统包括：
    • CC-2000电网调度自动化系统
    • OPEN-2000能量管理系统
    • SD-6000能量管理系统
    • DF8002 SCADA/PAS/DTS/TMR/DMS系统

（2）电能量计量系统（TMR）

    大屏幕系统与其接口方式：
    目前由于目前国内大部分电能量计量系统是与电力SCADA系统合为一体的，因此接口方式与EMS系统是一致的。

（3）电力市场技术支持系统
    电力市场支持系统包括：发电厂报价管理、购电计划预处理、实时电力市场调度、资金结算与合同管理、即时信息发布、市场运营管理、电量采集计量、数据网络监控。

   大屏幕系统与其接口方式：
    提供接口方式与EMS系统是一样的:网络和RGB。
   应用案例：
    PMOS-2000发电市场技术支持系统
    该系统由南京南瑞集团公司开发，运行在Compaq　Alpha服务器与工作站。ZDVSION的大屏幕系统利用UNIX系统的X－Window协议将显示内容利用网络在大屏幕上显示，已成功的在广东的茂名电力、高明电力等使用。

（4）调度生产管理信息系统DPMS
    电力调度管理信息系统主要涵盖调度专业管理、继电保护专业管理、自动化专业管理、运行方式管理、通讯管理、综合管理等六大部分。
    大屏幕系统与用户网络隔离技术
    卓达大屏幕系统采用了分时访问的网络隔离技术，保证了大屏幕控制器在任何时候只与一个网络进行连接，所有的数据交换均通过数据分区进行，并不会影响整个系统区的正常工作和显示。
    网络隔离的关键是在于系统对通信数据的控制，即通过不可路由的协议来完成网间的数据交换。由于通信硬件设备工作在网络七层的最下层，并不能感知到交换数据的机密性、完整性、可用性、可控性、抗抵赖等安全要素，所以这要通过访问控制、身份认证、加密签名等安全机制来实现，而这些机制的实现都是通过软件来实现的。我司采用的隔离技术的实现原理是通过专用通信设备、专有安全协议和加密验证机制及应用层数据提取和鉴别认证技术，进行不同安全级别网络之间的数据交换，彻底阻断了网络间的直接TCP/IP连接，同时对网间通信的双方、内容、过程施以严格的身份认证、内容过滤、安全审计等多种安全防护机制，从而保证了网间数据交换的安全、可控，杜绝了由于操作系统和网络协议自身漏洞带来的安全风险。
